氣體流量開關安裝和操作說明書之安裝必看篇
（數字流量開關操作手冊）

此文主要是講述其安裝方面的信息，后續文章將繼續更新。

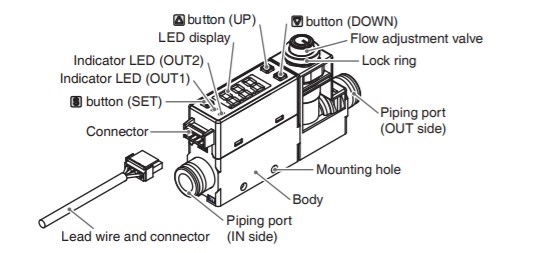

產品零件摘要

元件釋義	描述
Indicator LED (OUT1) 指示燈LED（OUT1）	表示OUT1的輸出狀態。 OUT1為ON時，LED亮（綠色）。選擇累計脈沖輸出模式時，指示燈LED將轉動關閉。
Indicator LED (OUT2) 指示燈LED（OUT1）	表示OUT2的輸出狀態。 OUT2為ON時，LED亮（紅色）。選擇累計脈沖輸出模式時，指示燈LED將轉動關閉。
button (SET) 按鈕（SET）	按此按鈕可切換到另一種模式并設置值。
連接器	電氣連接用連接器。
Piping port 管道口	連接到IN側的流體入口和OUT側的流體出口
LED display LED顯示屏	顯示流量值，設置模式和錯誤指示。可以有四種顯示模式選中：顯示始終為紅色或綠色，或顯示從綠色變?yōu)榧t色或紅色根據輸出狀態（OUT1）變?yōu)榫G色。
button (UP) 按鈕（向上）	選擇模式或增加ON / OFF設定值。按此按鈕可切換到峰值顯示模式。
button (DOWN) 按鈕（向下）	選擇模式或減小ON / OFF設定值。按此按鈕可切換到底部顯示模式。
Flow adjustment valve ∗ 流量調節閥*	孔板機構調節流量
Lock ring ∗ 鎖環*	用于鎖定流量調節閥。
Mounting hole 安裝孔	用于將產品安裝在DIN導軌上或直接安裝到面板上。
Body 主體	產品的主體。
Lead wire and connector 引線和連接器	引線供電并傳輸輸出信號。

該表顯示了包含流量調節閥時的規格。
安裝介紹

1）安裝

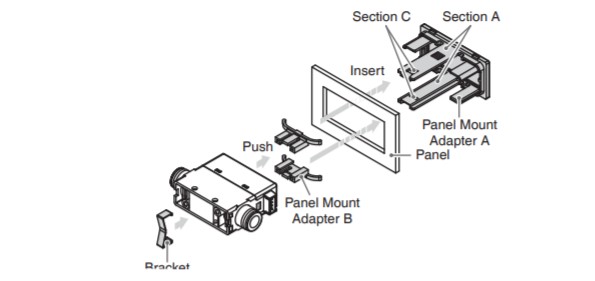

面板安裝

•將面板安裝適配器B（作為附件提供）插入面板安裝的A部分

適配器A.

從后面推動面板安裝適配器B，直到顯示器固定到面板上。面板安裝適配器B的引腳與面板適配器部分C的缺口部分嚙合修復顯示。
該開關可以安裝在厚度為1至3.2毫米的面板上。

2）支架安裝

•使用隨附的安裝螺釘安裝支架。

•所需的緊固扭矩為0.5±0.05 Nm。

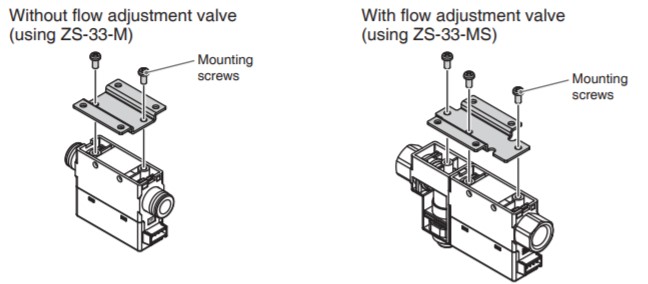

圖中釋義：
Without flow adjustment valve(using ZS-33-M)：沒有流量調節閥（使用ZS-33-M）

With flow adjustment valve(using ZS-33-MS)：帶流量調節閥（使用ZS-33-MS）

•使用M3螺釘（4個）安裝產品（帶支架）。

•支架厚度約為1.2 mm。

3）DIN導軌安裝

•使用提供的DIN導軌安裝螺釘和接頭螺釘安裝DIN導軌安裝部件。

•DIN導軌安裝螺釘和接頭螺釘所需的緊固扭矩為0.4±0.05Nm。

圖中釋義：
DIN導軌由客戶準備。

DIN導軌不適用于端口尺寸F02（G1 / 4）
Mounting hole：安裝口
Bracket：托架
Spring washer：彈簧墊圈
Joint screw：關節螺釘
DIN rail mounting bracket：DIN導軌安裝托架
DIN rail mounting screw：DIN導軌安裝螺釘

氣體流量開關安裝和操作說明書之安裝必看篇今天先介紹到這里，后續關于氣體流量開關安全說明、流量設置、功能設置、管道、布線等更多操作說明在之前以及后續的文章中一一呈現，請隨時關注查看。
