TW尾線流量開關怎么安裝？可以參考以下內容。
在直管段中選擇流量開關的位置，理想情況下，在開關兩側有五個管道直徑的直管。這將確保線性非湍流作用于開關的線傳感器。不要將流量開關安裝在任何可能使其暴露于湍流的位置，例如靠近閥門，泵或彎管。這個想法是將開關安裝在通過槳葉的平穩液體流動的位置，并從流量開關獲得穩定的非顫動響應。 TW系列流量開關可以安裝在泵的吸入管或排出管中，該開關在正壓或負壓應用中也能很好地工作。

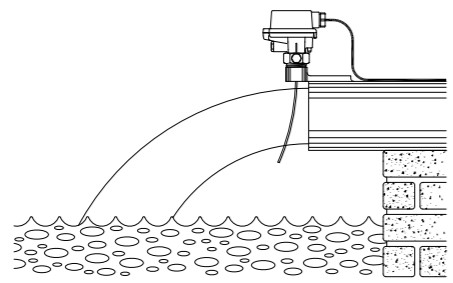

TW尾線流量開關安裝在開放式排放管道上

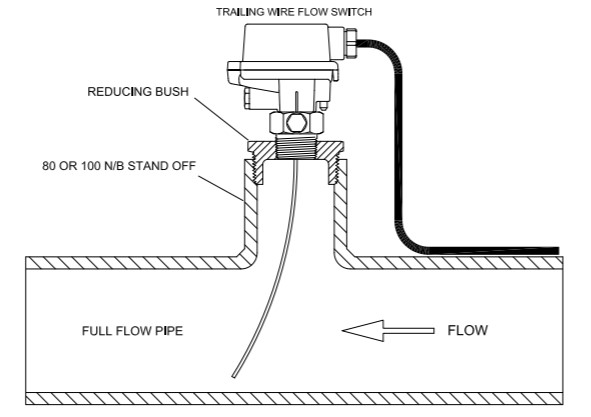

典型的死區支架防止固體接觸開關體

除了水平管道的下側外，TW系列流量開關可以按任何要求的方向安裝。根據開關上的螺紋，20或25mm B.S.P.或必須在管道上提供NPT螺紋套筒，以適應流量開關。這可以是攻絲鞍座或配有螺紋減徑襯套的管T形管，或直接焊接到管上的插座。確保使用任何配件，允許線傳感器自由移動的足夠間隙。 TW系列流量開關可以安裝在一個減徑襯套中，該襯套連接到與主管成90°的短支管上。這種安裝方法增加了開關對低流量的靈敏度，這是由于對較長線材的尖端的額外杠桿作用。在固體泵送應用中，它還降低了開關堵塞的可能性。無論使用何種方法，都要確保留出額外的間隙，以便使較長的線傳感器完全擺動。使用合適的螺紋密封劑，并使用開關主體上提供的扳手平面將開關擰入插座。不要擰緊開關。通過扭轉開關的電氣外殼進入其插座，因?yàn)榭赡軐?dǎo)致對流量開關的損壞。將流量開關正對準管道軸線，開關體側面的流向箭頭方向平行于管道軸線，并沿流動方向?qū)R。除非對齊正確，否則拖尾線將無法正常工作。在垂直對齊的管道中安裝流量開關時，開關的靈敏度會略有增加;當流向下時，它將檢測到較低的流量，當流量向上時，靈敏度將略微降低。這是由于重力對傳感器線自身的自重的影響。這種效果在較大的管道??和較低的流量中更明顯，其中可以使用線傳感器。

關于流量開關系列其他的安裝說明，請參見：靶式消防流量開關使用說明書（免法蘭安裝型）或去常見問題/新聞資訊中查看。
