電子式流量開關中繼電器和晶體管的查找和搶救
電子式流量開關中繼電器和晶體管的查找和搶救。下面為您講述。
注3：查找和搶救繼電器和晶體管的圖片
如果像我一樣，你寧愿為你的電子元件拆開舊的電視或玩具車，而不是為它們買單，這里是尋找廢舊繼電器和晶體管的地方
繼電器：如前所述，繼電器可以在汽車中找到，但這些通常是非常重型的繼電器，能夠處理超過100A，因此需要像2A一樣切換。
更小的通用繼電器可以在微波板，空調（室內機），大型但廉價/簡單的遙控玩具，車庫門開啟器，電視（大型液晶顯示器比CRT更常見）中找到，一般任何可以點擊的東西它打開或關閉。

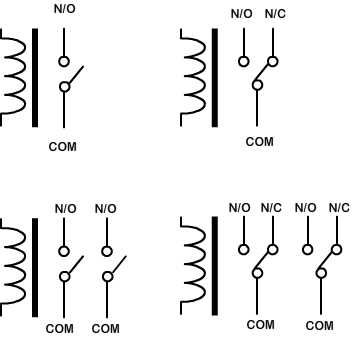

令人驚訝的是，微波爐板內通常有2或3個繼電器，通常是不同類型的，例如單擲單極（SPST），雙刀單擲（DPST）和雙刀雙擲（DPDT）
在這些中，每個都有一個線圈，但是有不同數量的觸點。
當這些提到極時，它指的是連接到引腳的端子，它將改變位置，即COM
當這些提到投擲時，它指的是引腳可以駐留的位置數量。單擲開關將不具有N / O或N / C，具體取決于類型。
然而，SPST是控制板上最常見的。
晶體管：晶體管可以在表面貼裝或常規形式的大多數電子器件中找到。
您需要避免表面貼裝芯片，因?yàn)樗鼈冃枰厥獾目鞠浜秃附蛹夹g(shù)才能連接。
要避免的地方是新的小型計算機，汽車調頻收音機和CD播放器，以及大多數高科技設備。
尋找大量可拆卸晶體管的地方是RC玩具接收器（通常有兩種類型的中等負載晶體管），舊電腦和數據處理設備，如游戲機，電子設備和項目，簡單的兒童玩具，微波爐，電視，但是特別是大的（任何類型）（也是很好的電容器源），許多簡單的輸出設備，任何無線電接收器（避免發射器）和大型便攜式音響系統（磁帶播放器無線電，CD播放器等）。
在大多數連接到變壓器的一次性相機中，您經常會發現一個小型PNP晶體管，可能標記為d2470或類似物。
盡管它的外觀，這個東西可以處理大量的負載，-8A -40V（8A -40V），它的規格表甚至說可以驅動電機，（適用于PWM速度控制器）但需要不同的接線到PNP，據我所知，通常極性會被逆轉。
如果你真的對功率晶體管或MOSFET非常感興趣，那么對于你的高壓項目，我建議你選擇大揚聲器和超低音揚聲器，速度控制器（最常用的MOSFET），燈調光器，音量控制等，直流逆變器，任何東西噴出更多的電壓（適用于電池直流設備），電腦電源（小心，內部電容可以殺死），遙控玩具車（通常是大散熱器），微波爐板，有時是電視機，雅各布斯梯形套件，點火線圈驅動器（一些高科技汽車不再使用手動分配器）和脈沖寬度調制設備（提供可變輸出，如熱，光，音量），以及一些激光/頻閃驅動器。
感謝您閱讀我的講解，如果您不確定或者被某些事情困擾，請?zhí)岢瞿慕ㄗh和意見。關于電子式流量開關繼電器和警惕管的其他文章，請?jiān)诒揪W(wǎng)站中搜索查看。
