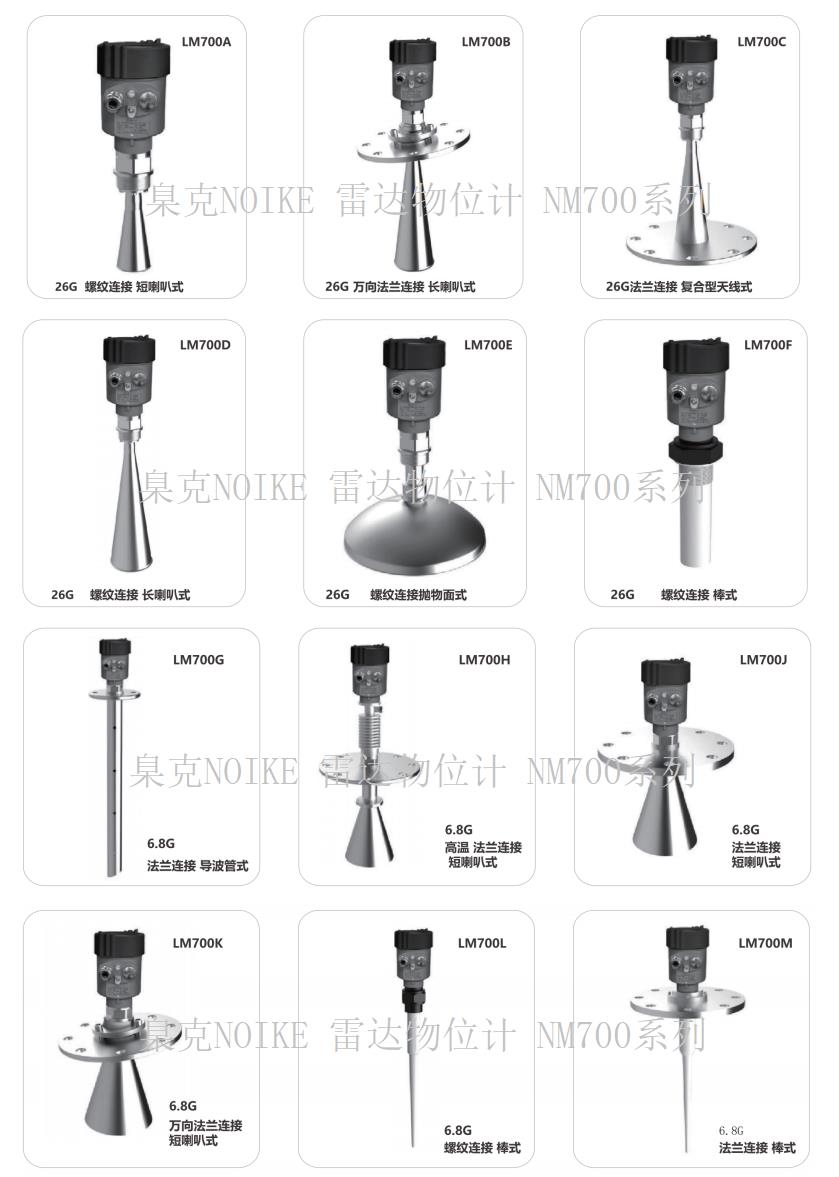

雷達物位計NM700系列

更新：2024-07-03 ?????點擊： 0

品牌：???臬克
型號：???NM700

產品介紹

產品概述

NM700 系列適用于各種過程條件復雜的容器、儲罐、倉料等且不受被測介質物理特性變化影響的外部測量，兩線制技術，適用于防爆場合，非接觸式與連續接測量的脈沖型物位計最大測量距離70m。

產品優勢特點

底部無盲區，高精度、兩線制技術，是差壓儀表、磁制伸縮、射頻導納、磁翻板儀表的優良替代品。不受真空、壓力變化、溫度變化、性氣體、煙塵、蒸汽等環境影響安裝簡便，牢固耐用，免維護HART或PPOFIBUS-A通信協議及基金會現場總線協議，標定簡便、通過數字液晶顯示，輕松實現現場標定操作，通過軟件RFPF實現簡單的組態設定和編程測量靈敏，刷新速度快。適用于高溫工況，高達200℃過程溫度，當采用高溫延長天線時可達 350℃。

應用介質

NM700系列雷達物位計適用于對液體、漿料及顆粒的物位進行非接觸式連續測量，適用于溫度、壓力變化大，有惰性氣體及揮發存在的場合。采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內對人體及環境均無傷害。

測量原理

發射能量很低的，極短的微波脈沖，通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉按成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。即使工況比較復雜的情況下，存在虛假回波，用最新的微處理技術和調試軟件也可準確的分析出物位的回波。輸入天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比:D=CXT/2，其中C為光速因已知空罐的距離E，則物位L為:L=E-D 輸出通過輸入空罐高度E(=零點)，滿罐高度F(=滿量程)及一些應用參數來設定，應用參數將自動使儀表適應測量環境.對應于4-20mA 輸出。
