分體式投入液位計（液位變送器)基本概述

一、投入式液位計產品概述

投入式液位計、投入式液位傳感器、液位變送器、水位液位計采用進口充油擴散硅芯片，316L不銹鋼全封焊結構設計，具有良好的防潮性能和極強介質兼容性，可用于許多工業場合較弱的腐蝕性介質中；電路部分的關鍵元器件、壓力敏感芯子，選用國際著名品牌的元器件采用國際生產標準工藝，使產品的各項技術指標均達到國際水平，產品有很好的穩定性和較高的精度。

二、結構原理

靜壓液位變送器傳感器是通過測量由液位產生的靜壓力來確定液位高度的。液體靜壓力用公式P=Po+рgh表示，其中：Po為液面上部大氣壓，р為被測液體密度，H為液體高度，g為重力加速度（常數）。當Po保持不變時，則壓力取決于密度和液位兩個變量。當液體密度為一定值時，液位將與壓力成線性關系。這一壓力作用在變送器擴散硅壓力傳感器的感壓面上，通過傳感器的壓阻效應，將液柱壓力轉換成電壓信號。這一信號經放大直接轉換成4~20mA。
若液面上部大氣壓發生變化，壓力傳感器將受到如同液位變化一樣的影響。

分體式系列液位變送器由集氣器、引壓管和表頭組成。傳感器在引壓管上端，直接密封在表頭內。將集氣器和引壓管投入到介質中，液面與集氣器底部的液位高度差所產生

的靜壓力就通過引壓管內部的空氣傳到上部的傳感器上，經放大，轉換成4-20毫安輸出，由于液位靜壓與液位存在的正比的關系（P= gh）這樣變送器的輸出信號就真實準

確地反應了液位變化。


三、投入式液位計應用范圍

廣泛應用于水廠、污水處理廠、城市供水、高樓水池、水井、礦井、工業水池、水罐、油池、水文地質、水庫、河道、海洋等場所。


四、投入式液位計技術參數

◆ 全封閉式電路，具有防潮、防結露、防滲漏功能
◆ 分體式
◆ 精度：0.25%FS
◆ 供電：24VDC
◆ 外型尺寸長約110mm, 直徑26mm
◆ 輸出：4～20mA、0～5VDC 0-10vdc
◆ 工作溫度：-20℃～+80℃
◆ 適用于液位測量
◆ 密封級別：IP68
◆測量形式及范圍 0～1～200m H2O
◆允許過載：2倍滿量程壓力
◆溫度補償：-10～70℃
◆存儲溫度：-40～80℃
◆供電電源：15～36 VDC(標定電壓24VDC)
◆外殼材料：304不銹鋼O型圈  氟橡膠
◆電    纜：專用防水透氣電纜

五、安裝使用：

在敞口的容器中測量靜態液位時，把液位變送器直接投入到容器底部，在容器開口處用尼龍帶或三腳可調安裝架等將電纜線（接線盒）固定即可。在流動的液體中測量液位時，因介質波動較大，可以在液體中插入一根Φ45mm的鋼管，同時在水流方向的反面不同高度的管壁上打若干小孔，使液體流入管內。另一種方法是在液體底部加裝阻尼裝置，以過濾泥沙和消除動態壓力和波浪對測量的影響。

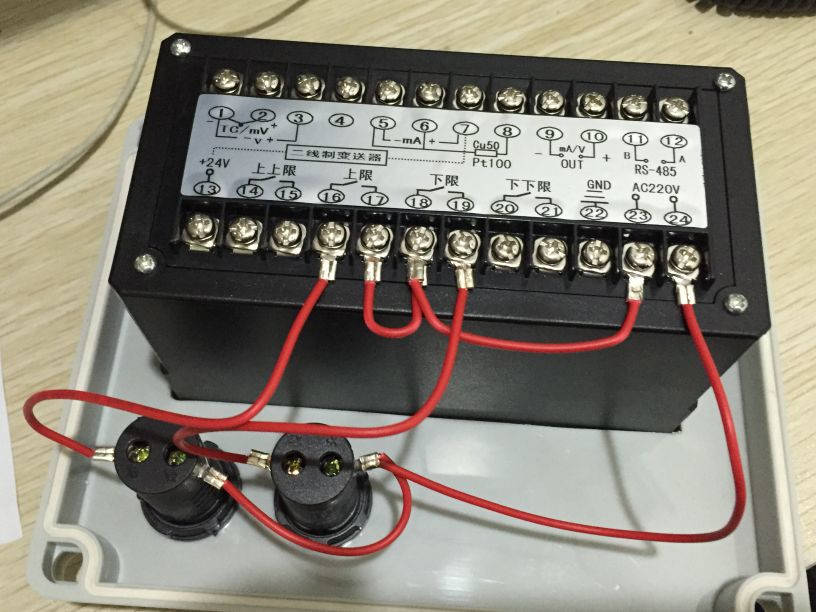

液位計控制器背部接線

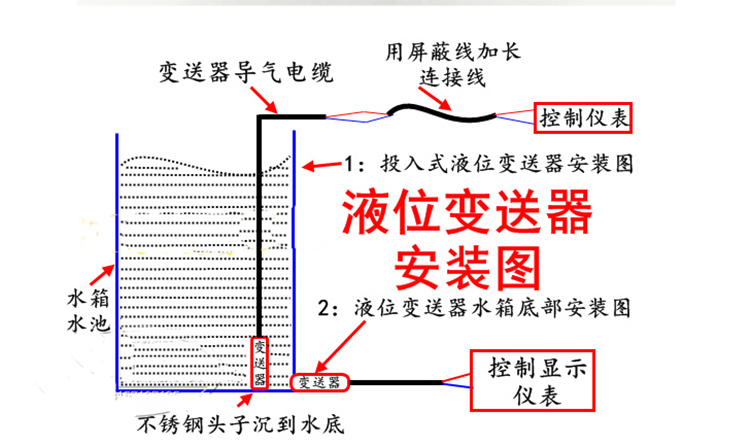

投入式液位計安裝示意圖

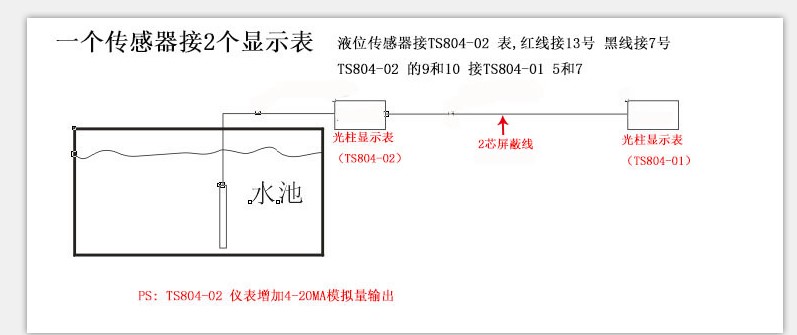

一個傳感器接2個顯示表示意圖

六：選型說明:

注明測量范圍（液位高度），對于一些特殊介質，注明介質的密度。
·選型時，應注意被測介質與產品接觸的材料相兼容，對于特殊介質，可訂制。
·產品安裝于多雷雨地區時，訂貨時應注明防雷，建議用戶在現場安裝防雷擊保護裝置，并確信品及電源接地。
·關于導氣電纜長度的選?。阂话惚葘嶋H液位高度長10-30CM

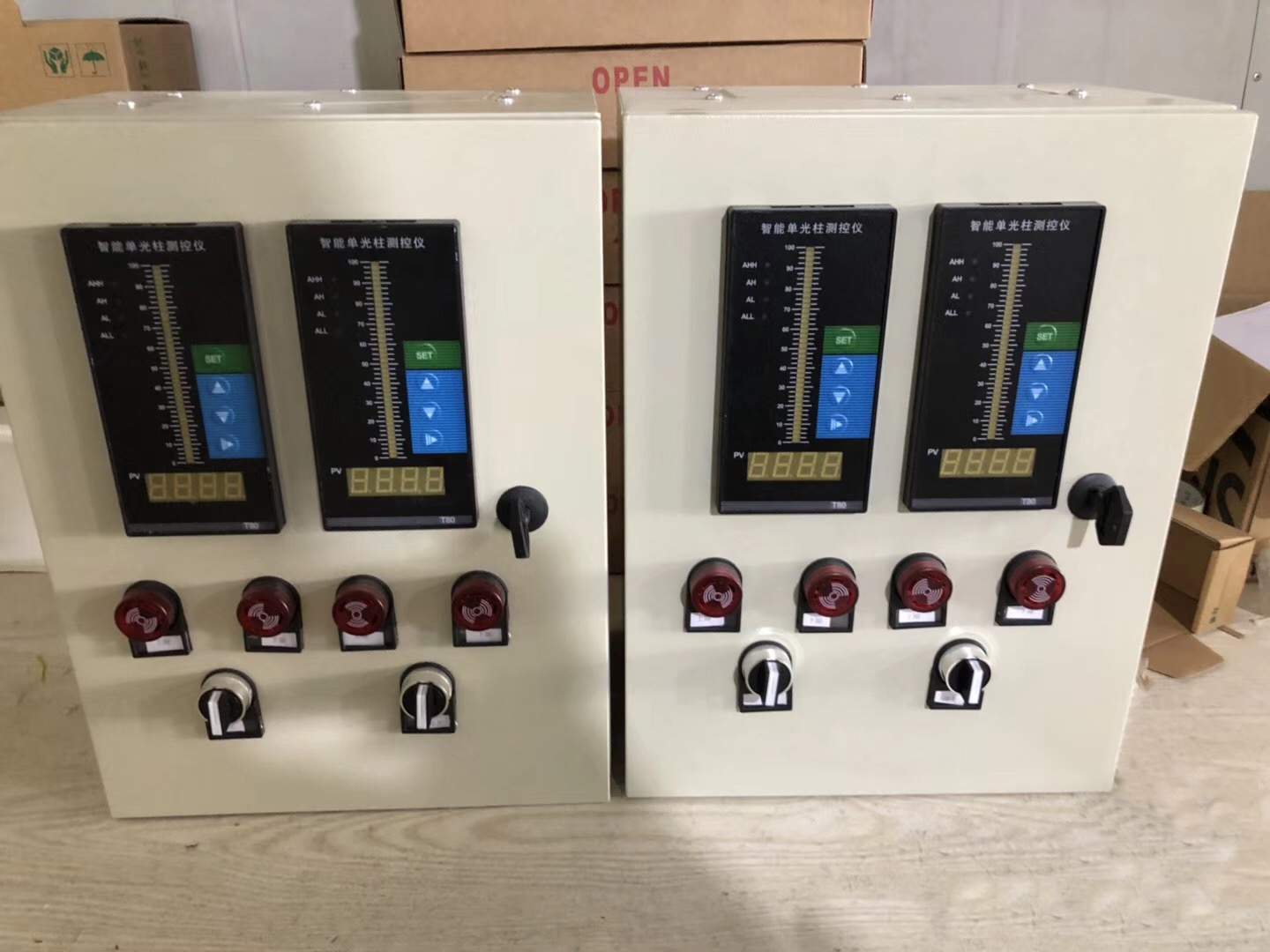

消防高位水箱和水池雙顯示液位計
