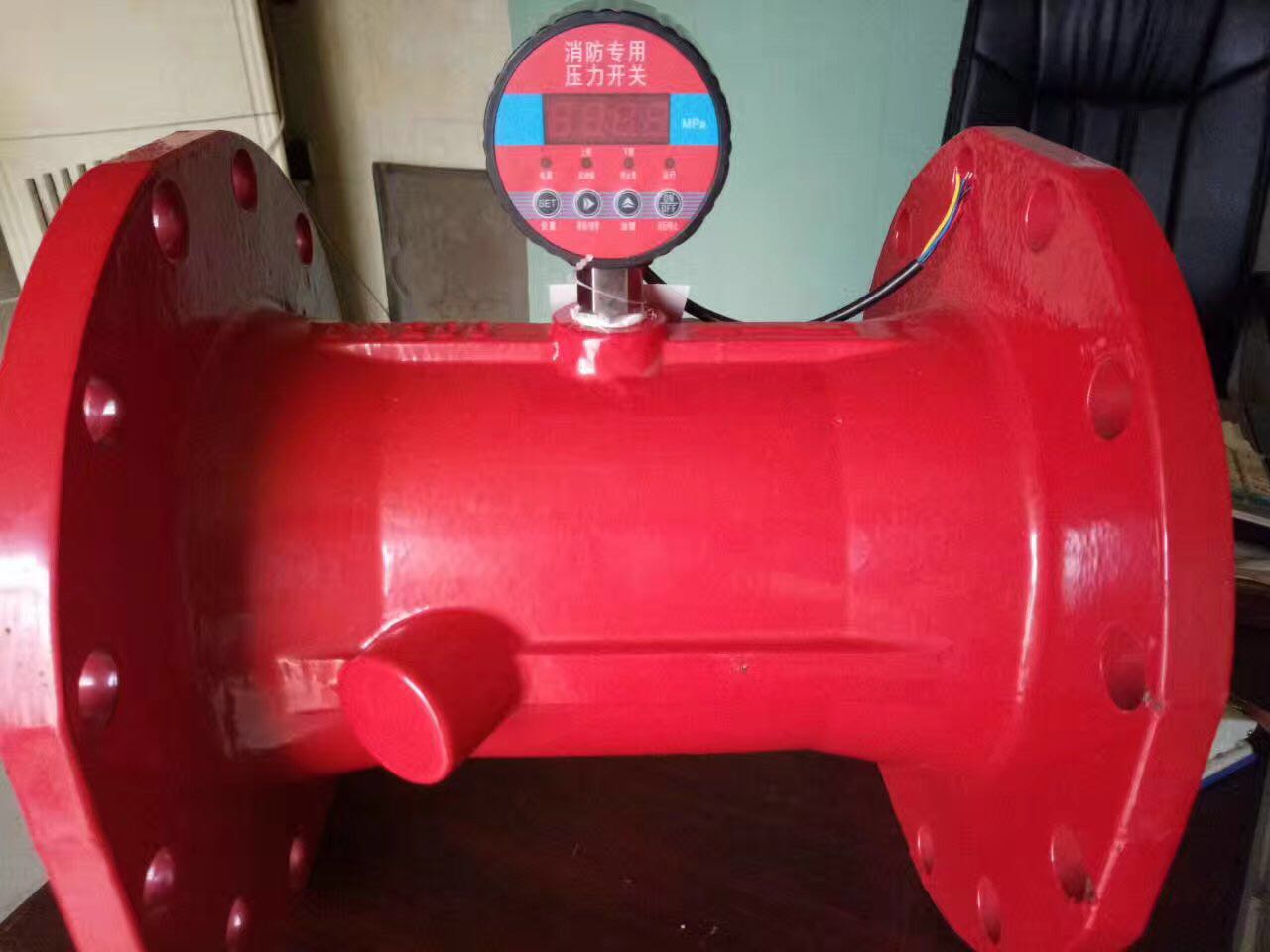

消防流量開關常用法蘭標準尺寸表

         法蘭（Flange），又叫法蘭凸緣盤或突緣，是消防流量開關中最常用的部件之一。在使用方面，目前在全世界范圍內有主要是包括美標標準、日標標準和國內標準等多種標準的消防流量開關法蘭標準尺寸表，今天為大家介紹的是國內關于消防流量開關常用法蘭標準尺寸表。

GB9119，288
in	公稱通徑	10kg=1.0MPa
		法蘭外徑	螺栓孔距	螺栓直徑	螺栓孔數	法蘭厚度
3/8	DN10	50	60	14	4	14
1/2	DN15	59	65	14	4	14
3/4	DN20	105	75	14	4	16
1	DN25	115	85	14	4	16
11/4	DN32	140	100	18	4	18
11/2	DN40	150	110	18	4	18
2	DN50	165	125	18	4	20
21/2	DN65	185	145	18	4	20
3	DN80	200	160	18	8	20
31/2	DN100	220	180	18	8	22
4	DN125	250	210	18	8	22
5	DN150	285	240	22	8	24
6	DN200	340	295	22	8	24
8	DN250	395	350	22	12	26
10	DN300	445	400	22	12	28
12	DN350	505	460	22	16	30
14	DN400	565	515	26	16	32
16	DN450	615	565	26	20	35
18	DN500	670	620	26	20	38
20	D, N, 600	780	725	26	20	42

GB9119，288
in	公稱通徑	16kg=1.6MPa
		法蘭外徑	螺栓孔距	螺栓直徑	螺栓孔數	法蘭厚度
3/8	DN10	90	60	14	4	14
1/2	DN15	95	65	14	4	14
3/4	DN20	105	75	14	4	16
1	DN25	115	85	14	4	16
11/4	DN32	140	100	18	4	18
11/2	DN40	150	110	18	4	18
2	DN50	165	125	18	4	20
21/2	DN65	185	145	18	4	20
3	DN80	200	160	18	8	20
31/2	DN100	220	180	18	8	22
4	DN125	250	210	18	8	22
5	DN150	285	240	22	8	24
6	DN200	340	295	22	8	26
8	DN250	405	355	26	12	29
10	DN300	460	410	26	12	32
12	DN350	520	470	26	16	35
14	DN400	580	525	30	16	38
16	DN450	640	585	30	20	42
18	DN500	715	650	33	20	46
20	DN600	840	770	36	20	52

       法蘭是管子與管子之間相互連接的零件，用于管端之間的連接；也有用在設備進出口上的法蘭，用于兩個設備之間的連接，如減速機法蘭。作為消防流量開關中最常用的部件之一，在工程建設、機械生產乃至消防流量開關產品的開發使用過程中都中起到了非常關鍵的作用。
