流量開關里常常提到的NPN和PNP是指什么?
提及流量開關，我們不可以避免的會提到它的輸出方式。今天，我們一起倆看下流量開關選型過程中，客戶們經常需要確認的參數：NPN與PNP的區別。
雙極結型晶體管具有兩種不同的種類：NPN和PNP。這些縮寫指出，它們是由NPN晶體管夾在兩個負摻雜材料之間的正摻雜半導體材料或PNP器件夾在兩個正層之間的負摻雜材料形成的。
NPN和PNP之間的區別
兩者都具有放大信號的功能，甚至可以開關較大的電流，但它們以不同的方式實現了這種信號增強功能。從實際的角度來看，NPN晶體管（有時稱為下沉傳感器）通過允許與基極電壓成正比的更大電流從器件的集電極流向發射極引腳，來放大施加到基極的正信號。該比例電流在有效范圍內發生，但在某個截止電壓以下時，沒有電流流過。在某一點以上，晶體管達到飽和狀態，從而使電子自由流動。 PNP晶體管（有時稱為源傳感器）執行相同的工作，但必須將其設置為必須向基極引腳施加負電壓，以使電流從發射極流向集電極引線。另外，您要控制的負載以NPN配置連接在正電壓和控制晶體管的集電極之間。而在PNP配置中，負載連接在集電極和地面之間。

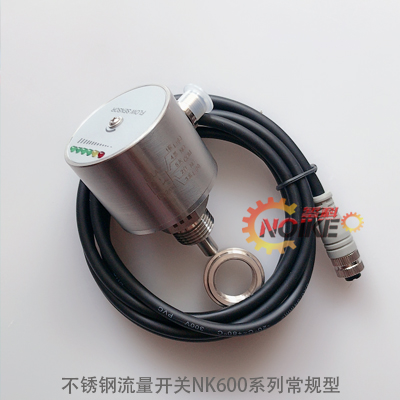

不銹鋼流量開關
NPN在電路設計中占主導地位
盡管PNP和NPN傳感器執行相同的基本工作，但您可能想知道為什么將一個傳感器用于另一個傳感器。實際上，存在一些差異，在大多數電路設計應用中，NPN晶體管是首選。這是由于以下事實： N襯底可以比 P型襯底可以傳輸正電子空穴傳輸?shù)乃俣瓤斓枚?。這在高速開關和放大器電路應用中具有巨大優勢。除此之外，NPN晶體管比PNP晶體管更容易制造，因此更便宜。
但是，某些電路會受益于PNP型晶體管，如果沒有這種第二種類型的晶體管，即使不是不可能實現，也將很難實現。一個這樣的應用是B類放大器，其中一對匹配的PNP和NPN晶體管串聯工作，以便有效地放大振蕩信號。設計電路時，提供第二種開關選項非常有幫助
兩者的主要區別是電流流向和電壓不同：
1. PNP管子是發射極流入后從基極和集電極bai流出，NPN管子是基極和集電極流入從發射極流出。
2. PNP管子工作在放大區時電壓是，Ue>Ub>Uc，NPN管子工作在放大區時電壓時Uc>Ub>Ue。
3. PNP是共陰極，即兩個PN結的N結相連做為基極，另兩個P結分別做集電極和發射極；電路圖里標示為箭頭朝內的三極管。NPN則相反。
4. PNP管子：發射極電流 = 集電極電流 + 基極電流
5. NPN管子：集電極電流 = 發射極電流 + 基極電流
以上即是流量開關中NPN 與PNP之間的區別了，如果您還有別的疑問亦或者是選購的需求，請聯系nie臬克工作人員進行詳詢。
