熱導式流量開關對溫度以及流量變化的響應是怎
溫度變化的影響
熱導式流量開關通過測量加熱器保持尖端溫度高于流體溫度的能力來監控流體的速度。探頭側面的熱敏電阻監測流體溫度。兩個熱敏電阻之間的溫差是流體速度的量度。
為了提供有用的流量監測，傳感器必須合理地獨立于流體溫度。當流體溫度升高時，整個尖端溫度跟隨高程。因為加熱器功率是恒定的，所以沿尖端的溫度梯度保持與流體溫度升高之前相同。如果兩個熱敏電阻隨著溫度的變化表現出電阻的恒定變化，它們可以為流體溫度的變化提供完美的補償。
曾幾何時，流體溫度的快速變化給 TC 流量開關帶來了困難。探頭側面的熱敏電阻無法準確跟蹤流體溫度變化。因此，快速升高的流體溫度可能會產生錯誤的流量損失輸出。然而，重新設計傳感器尖端的幾何形狀以更快地跟蹤溫度變化已經從根本上解決了這個問題。
對流量變化的響應
許多熱導式流量開關應用涉及保護設備免受流量損失。因此，了解傳感器的響應速度非常重要。響應時間不固定。相反，它隨著設定點與初始和最終流速的關系、流動速度以及流動介質的特性而變化。
圖 5 顯示了當流量從速率 A 增加到速率 B 時信號隨時間的變化。Y 軸是信號變化的百分比。 X 軸代表時間。為了說明起見，達到最終值 98% 的時間涵蓋四個相等的時間間隔，稱為時間常數。響應不是線性的。信號起初迅速變化，然后在接近其最終值時顯著減慢。設定值越接近最終值，達到它所需的時間就越長。

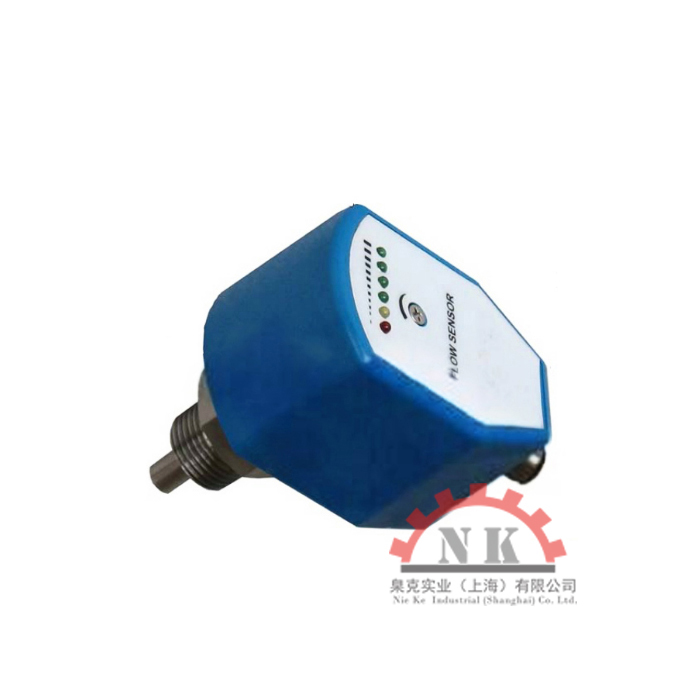

熱導式流量開關NK300
下表顯示了在每個時間常數之后發生的信號百分比變化：
時間常數變化，%
1 63
2 86
3 95
4 98
如果設定點為最終值的 63%，傳感器識別變化的速度是設定點為 86% 時的兩倍，比設定點為 95% 時快三倍，比 98 時快四倍%。
圖 5 說明了流量突然增加的情況。圖 6（下圖）顯示了流量突然減少的情況。同樣，設定點越接近最終值，傳感器識別變化所需的時間就越長。對于一個時間常數的響應時間，設定點應位于起始值的 37%（代表信號變化 63%）。流量損失的時間常數比流量增加的時間常數長得多。
C
與其他液體相比，水具有更大的熱容量和更高的電導率。它的低粘度會產生湍流，從而使管道橫截面上的速度和溫度變化均勻。這些因素相結合，可在水應用中提供 TC 流量傳感器的最佳性能。
