水流量開關圖片一般有哪些？

水流量開關工作原理當水流開關內有水流動，水流量≥1.0L/min時，水流開關內的磁芯受水流推動產生位移，磁芯位移帶動磁源產生磁控作用使水流開關輸出通信號。該信號輸入設備控制系統，經控制系統實現控制作用，當水流量小于啟動流量時，水流開關輸出斷的信號。控制系統產生與上述相反的控制作用。

就上面這句話而言，相比我們已經清楚的了解到了水流量開關的作用了。在實際的操作過程中，因?yàn)閷?shí)際情況的差異，我們可以會面臨許多的產品選擇。您比如一下幾款水流量開關。


1、熱式水流量開關

熱式水流量開關分為塑料外殼熱式以及不銹鋼外殼電子式水流量開關，防爆水流量開關三種，在不同的領域中，這款水流量開關的應用不盡相同。
具體式樣請看下圖。

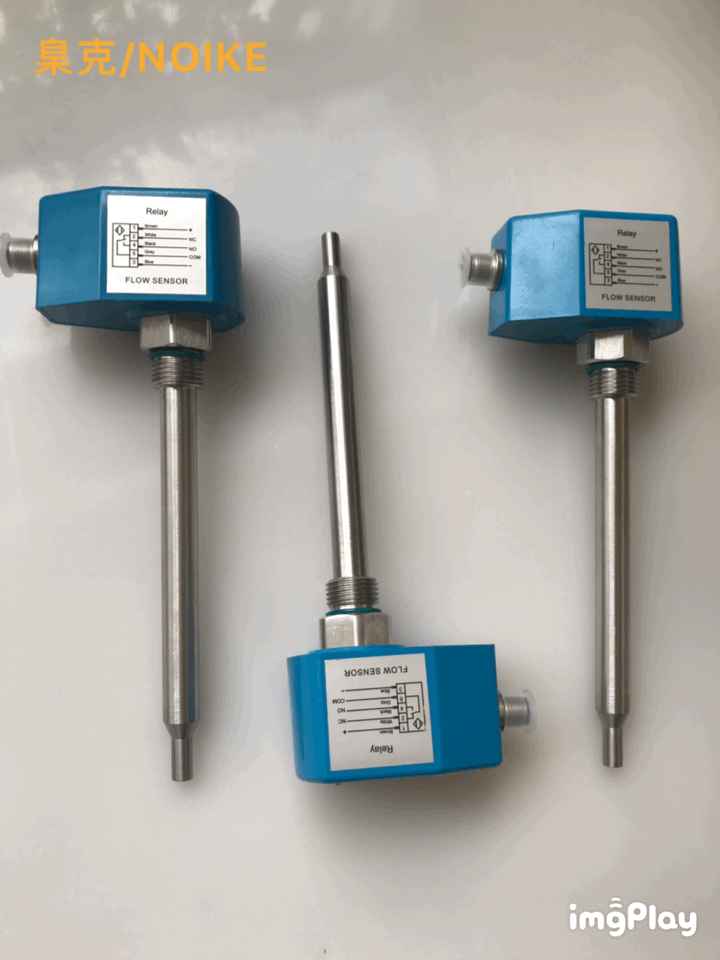

2、靶式流量開關

此款流量開關是市場上比較常見的水流量開關了，用途范圍廣，使用便利，幾乎無安裝和售后困擾。

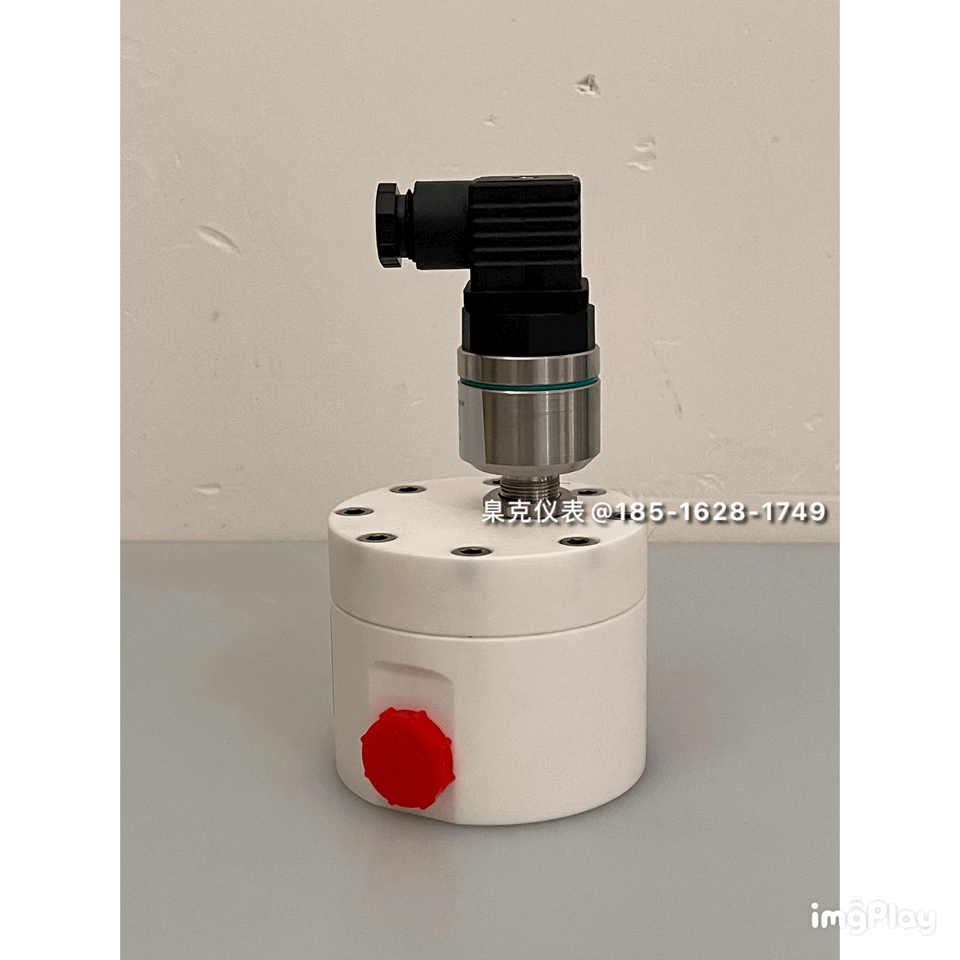

3、齒輪流量開關
下面介紹的這款是一種流量計，但是在一些特殊要求的場合中是可以替換流量開關使用的。



水流量開關換句話說就是：水流開關當管路中的水流量大于1L/min流量時，磁芯在水流作用下產生位移并帶動磁源產生磁控作用使傳感器輸出"1"開關信號,該信號輸入到設備控制系統，經功率擴放大后實現以水流量控制的目的。當管路中的水流量小于1L/min流量后，磁芯在復位彈簧推力作用下帶動磁源回位，使傳感器輸出"0"開關信號,停止系統的工作。

不同產品之間作用不同，所達到的最終目的也不盡相同，但是基本原理如上所述，僅供參考。

如有相關需求，請聯系具體經銷商咨詢了解。
