流量開關怎么設置參數及其案例分析

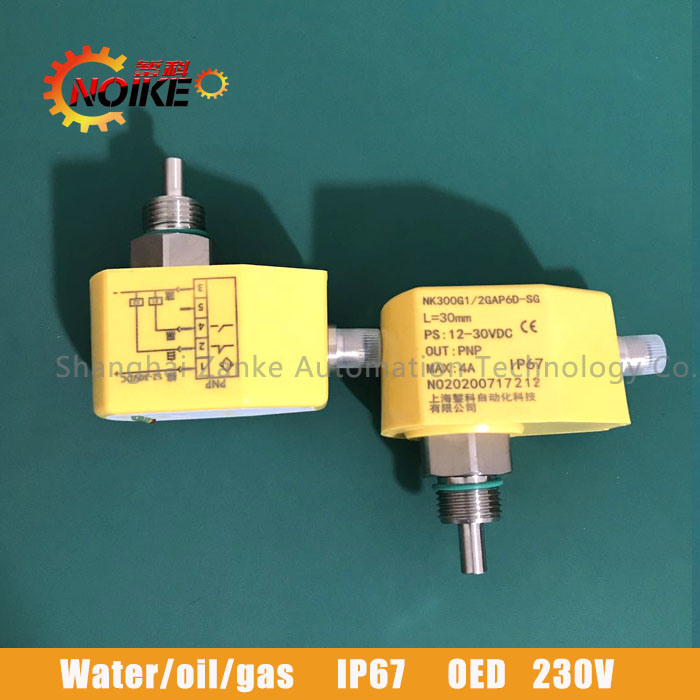

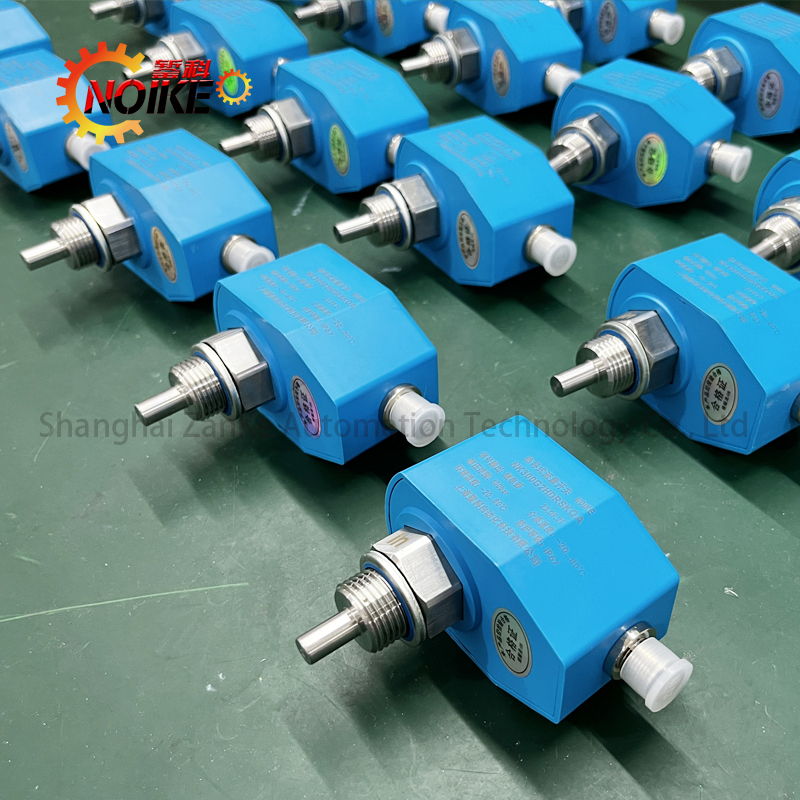

熱導式流量開關參數設置原理與應用分析
一、熱導式流量開關工作原理

熱導式流量開關基于熱擴散原理，通過測量流體帶走熱量的速率來檢測流量變化。其核心部件通常包括：

加熱元件：通常采用鉑電阻(RTD)或熱敏電阻
溫度傳感器：檢測流體溫度和加熱元件溫度
控制電路：處理溫度信號并輸出開關量信號

工作原理數學表達式：

text
Copy Code
Q = h × A × (T_heated - T_fluid)


其中：
Q - 熱傳導量(W)
h - 對流換熱系數(W/m2·K)
A - 表面積(m2)
T_heated - 加熱元件溫度(K)
T_fluid - 流體溫度(K)

二、關鍵參數設置方法
1. 流量設定點(Flow Set Point)
確定方法：根據工藝要求的最低/最高流量限值
調整方式：通過電位器或數字接口設置
典型范圍：0.1-100m/s(氣體)，0.05-5m/s(液體)
2. 響應時間(Response Time)
常規設置：1-15秒可調
快速流動介質：1-3秒
粘性介質：5-15秒
計算公式：τ = m×c/h×A
(τ-時間常數，m-質量，c-比熱容)
3. 溫度補償設置
必要性：消除介質溫度波動影響
補償方式：
固定補償系數(0.1-0.5%/°C)
自動溫度跟蹤(雙傳感器系統)
4. 輸出信號配置
開關量輸出：常開/常閉可選
繼電器容量：通常2A/250VAC
延時功能：0-30秒可調
三、典型應用案例分析
案例1：壓縮空氣系統保護

系統參數?：

介質：壓縮空氣
管徑：DN50
工作壓力：0.7MPa
流量范圍：10-100m3/h

參數設置?：

設定點：15m3/h(低于此值觸發報警)
響應時間：3秒
溫度補償：0.3%/°C
輸出模式：常開觸點，1秒延時

故障分析?：
當過濾器堵塞導致流量降至12m3/h時，開關在3秒內檢測到變化，經1秒延時確認后觸發報警，保護下游設備。

案例2：冷卻水系統監控

系統參數?：

介質：軟化水
管徑：DN80
溫度：15-30°C
設計流量：20m3/h

參數設置?：

設定點：12m3/h(最低安全流量)
響應時間：8秒(考慮水錘效應)
溫度補償：自動跟蹤
輸出配置：兩組獨立觸點(報警+聯鎖)

應用效果?：
成功避免了因泵故障導致的流量下降事故，在流量降至13m3/h時發出預警，11.5m3/h時聯鎖停機。

四、安裝注意事項

安裝位置選擇?：

直線管段要求：上游≥10D，下游≥5D(D為管徑)
避免振動強烈位置
液體介質應防止氣穴，氣體介質應防止液滴

校準方法?：

零點校準：無流狀態下的基準調整
跨度校準：在已知流量點進行靈敏度調整
推薦校準周期：12個月或系統大修時

故障診斷?：

誤動作：檢查傳感器污染、溫度補償設置
無響應：驗證電源、輸出回路、設定點合理性
漂移現象：檢查傳感器老化、介質成分變化
五、技術發展趨勢
智能化：集成HART/Profibus通訊協議
多功能化：流量監測+溫度檢測+累計流量計算
自診斷功能：傳感器狀態監測、污染報警
低功耗設計：適用于危險區域本安應用

正確設置熱導式流量開關參數需要綜合考慮介質特性、工藝要求和環境條件。通過科學的參數配置，可充分發揮其響應快、可靠性高的特點，為工業流程提供有效的流量監控解決方案。
