HVAC制冷壓力開關設置-高壓/低壓壓力開關
HVAC制冷壓力開關設置-高壓/低壓壓力開關,在空調制冷行業中經常能夠遇到,在上一篇中,我們簡單的介紹了什么是低壓壓力開關/高壓壓力開關,在這一篇中,我們將就設置方法闡述如下:
制冷壓力開關的設置將根據系統中使用的制冷劑類型而變化。對于制冷低壓開關設置,應使用制冷劑壓力 - 溫度圖表來確定系統低壓側的截止值。對于大多數HVAC應用,壓力控制的設置應該剛好高于冰點,以便不能在蒸發器盤管上形成冰。制造商提供的一些制冷壓力開關是預設的不可調節開關。在許多情況下,這些預設開關將在根據預設開關的設置發生凍結之前自動切斷冷凝單元。
如果配備高壓開關,則應根據制造商的建議設置高壓側。該壓力將基于制冷系統高壓側的最大壓力和所用制冷劑類型的規格。關鍵是要保護壓縮機免受可能損壞壓縮機內部組件的極高壓力。在某些情況下,制造商提供帶冷凝器的制冷高壓開關,它是一個手動可復位的壓力開關。在任何情況下,壓力開關絆倒系統將導致客戶的故障呼叫,其中壓力問題可由技術人員解決。
暖通空調制冷壓力開關接線圖|梯形邏輯與傳奇

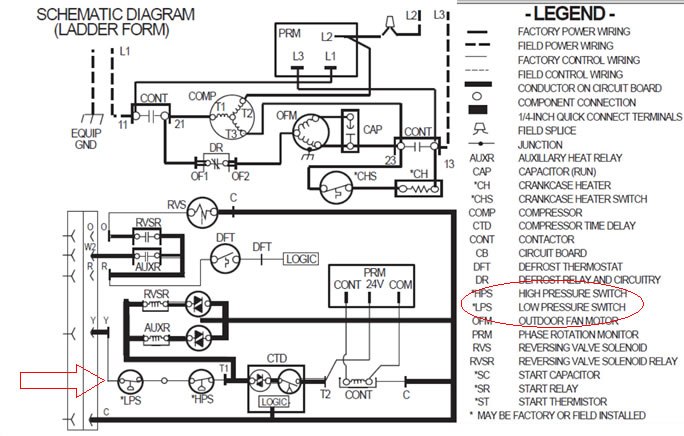

在下面的梯形圖邏輯示意圖中,您將在右下角看到一個紅色箭頭。紅色箭頭指向低壓開關,低壓開關右側是高壓開關。這些壓力開關通過Y導線或端子連接到熱泵。在這種情況下,如果其中一個壓力開關跳閘,則該控制將終止整個冷凝裝置。遵循圖中接線的邏輯,Y線穿過壓力開關,然后經過壓縮機時間延遲。從時間延遲開始,邏輯跟隨壓縮機接觸器線圈。如果你停止壓縮機接觸器線圈的電源,你將殺死整個裝置。當線圈斷電時,壓縮機接觸器接觸打開。如果其中一個制冷壓力開關打開會發生這種情況。
無論是熱泵還是空調,上述接線圖中的控制都是相同的。 HVAC設備中制冷壓力開關的基本前提是保護設備免受災難性故障的影響。有一些商用制冷系統在制冷系統中使用壓力控制來打開和關閉壓縮機和冷凝器風扇電動機以進行控制。在這種情況下,為了舒適冷卻和加熱,在高壓問題或低壓問題的情況下保護設備。
暖通空調制冷壓力開關|結論
應該注意的是,如果壓力開關用于任何制冷系統的高壓側或低壓側,則應將其與短循環延遲計時器連接以防止壓縮機短路。
