不銹鋼流量開關NK600型6燈熱導式

更新：2024-08-22 ?????點擊： 0

品牌：???臬克
型號：???NK600型

產品介紹

熱導式流量開關（傳感器）NK600型原理、結構：

熱導式流量開關，基于熱式原理在封閉的探頭內包含兩個電阻，其中一個被加熱作為探測電阻，另一個未被加熱作為基準電阻，當介質流動時，加熱電阻上的熱量被帶走，電阻值被改變，兩個電阻差值被用作判斷流速的依據。探頭采用抗結垢涂層，能防止管道內水垢﹑銹垢等污垢附著，抗污能力相對更強，工作相對更穩定。

熱導式流量開關（傳感器）NK600型特點：

錐形探頭設計，有效防止介質中纏繞物的纏繞。防水殼體設計，防水調節旋鈕，不用拆卸密封螺絲，即可任意調節，方便更可靠。適用管徑范圍大，隨意調節設定點，可選防腐型，耐壓最高達100Bar ,指示燈直接顯示流量，可選繼電器﹑模似量輸出或模似開關量一體化輸出。
NK600系列熱導式流量開關可對管道中的液體流動情況進行實時監控，無活動部件，免維護，安裝方便，一種型號是用于多種管徑要求，提供開關量輸出，并采用6個LED實時顯示流體流速狀態，實現下列監控功能：介質流動，降低/提高流速；介質存在/不存在；介質流動/靜止；監控管道內流體流速大小﹑斷流監測或防止泵的空轉。被廣泛應用于石油化工﹑電力﹑治金﹑鋼廠﹑造紙﹑食口品加工﹑水處理﹑電池廠等行業。氣液兩用型，可用于氣動和液壓系統，可用于循環水，切割液及潤滑油的斷流監測，以及泵的空轉保護。

熱導式流量開關（傳感器）NK600型技術參數：

設定范圍：     1...150cm/s（水），3...300cm/s（油），20...2000cm/s（空氣）
信號輸出：     PNP、NPN、繼電器﹑常開+常閉（SPDT）
供電：         24V±20%DC   220VAC
接通電源：     最大400mA（PNP或NPN型）最大1A48VAC/DC（繼電器型）
空載電流：     最大80mA
流量指示：     LED排（6個）
設定方式：     電位計設定
耐壓范圍：     100bar
介質溫度變化：≤4℃/s
響應時間：    1...13s，典型值2s
初始化時間：  約8s
電氣保護：    反相，短路，過載保護
防護等級：    IP67
介質溫度：　　-20...90℃
環境溫度：　　-20...80℃
儲存溫度：　　-20...100℃
接線方式：    M12接插件
材質：        探頭：不銹鋼(304)   外殼：不銹鋼(304)　　　　　　　　　　　　　　　　　
重復精度：　　±2%

熱導式流量開關（傳感器）NK600型接線圖：

不銹鋼6燈熱導式流量開關NK600型

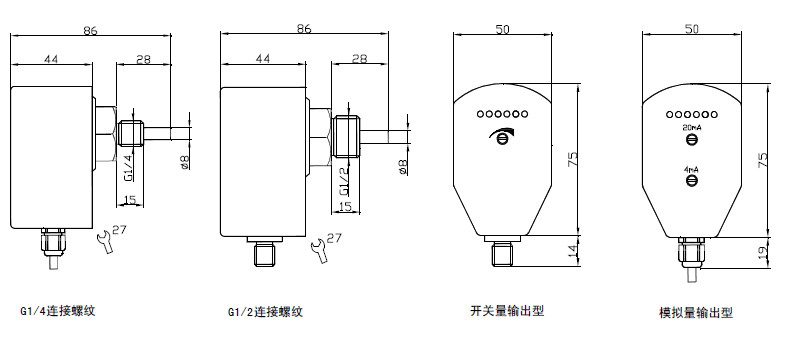

熱導式流量開關（傳感器）NK600型尺寸圖：

不銹鋼6燈熱導式流量開關NK600型

熱導式流量開關（傳感器）NK600型連接附件、安裝說明：

不銹鋼6燈熱導式流量開關NK600型

熱導式流量開關（傳感器）NK600型 LED功能及設定（開關量型）：

不銹鋼6燈熱導式流量開關NK600型

將流量開關裝好，使介質以需要監測的流速流動，調整電位計,使第一個綠色LED恰好變亮。此后當流速低于當前值時，開關就釋放。若要使開關點比當前流速小，可調整電位計使綠色LED多亮一些。

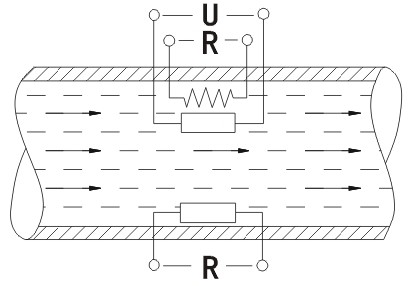

熱導式流量開關（傳感器）NK600型工作原理：

不銹鋼6燈熱導式流量開關NK600型

NK600系列熱導式流量開關是基于熱交換原理設計的。探頭內置發熱模塊及感熱模塊，流量開關的熱傳導同介質的流速密切相關，測量時，由發熱模塊發出熱量，如果管道內沒有介質流動，則感熱模塊接收到的熱量是一個固定值，當有介質流動時，感熱模塊所接收到的熱量將隨介質的流速變化而變化，感熱模塊將這溫差信號轉化成電信號，再通過處理器將其轉換為對應的標準模擬量信號或接點信號輸出，流量開關通過這個信號對介質的流速進行顯示及控制。

熱導式流量開關（傳感器）NK600型選型表

	螺紋	螺紋接口	供電	輸出	探桿	插件	祥述
NK600							NK600系列熱導式流量開關（傳感器）
	G12						接口螺紋G1/2或G3/8
	G14						接口螺紋G1/4或G3/4
		N					*接口螺紋　內螺紋M181.5**
		H					接口螺紋　外螺紋
			G				直流24V±20%供電
				P			PNP輸出
				N			NPN輸出
				C			繼電器輸出
			W				交流230V供電
				R			常開+常閉輸出（SPDT）
					K		探桿長度定制（K）(15mm—80mm)
						Q	接插件式
						T	直接附線式

選配附件——用于接插件型

ZL04	PU	02	F	G	詳述
ZL04					M12四芯附線接插件
SL04					自接線式 M12四芯附線接插件
	PU				PUR材質
		02			2米長
		05			5米長
		10			10米長
			F		母插頭
				G	直型插頭
				W	彎型插頭
