水箱流量開關設置：泵控制電路自動清空水箱
水箱流量開關設置：如何創建一個泵控制電路來自動清空水箱

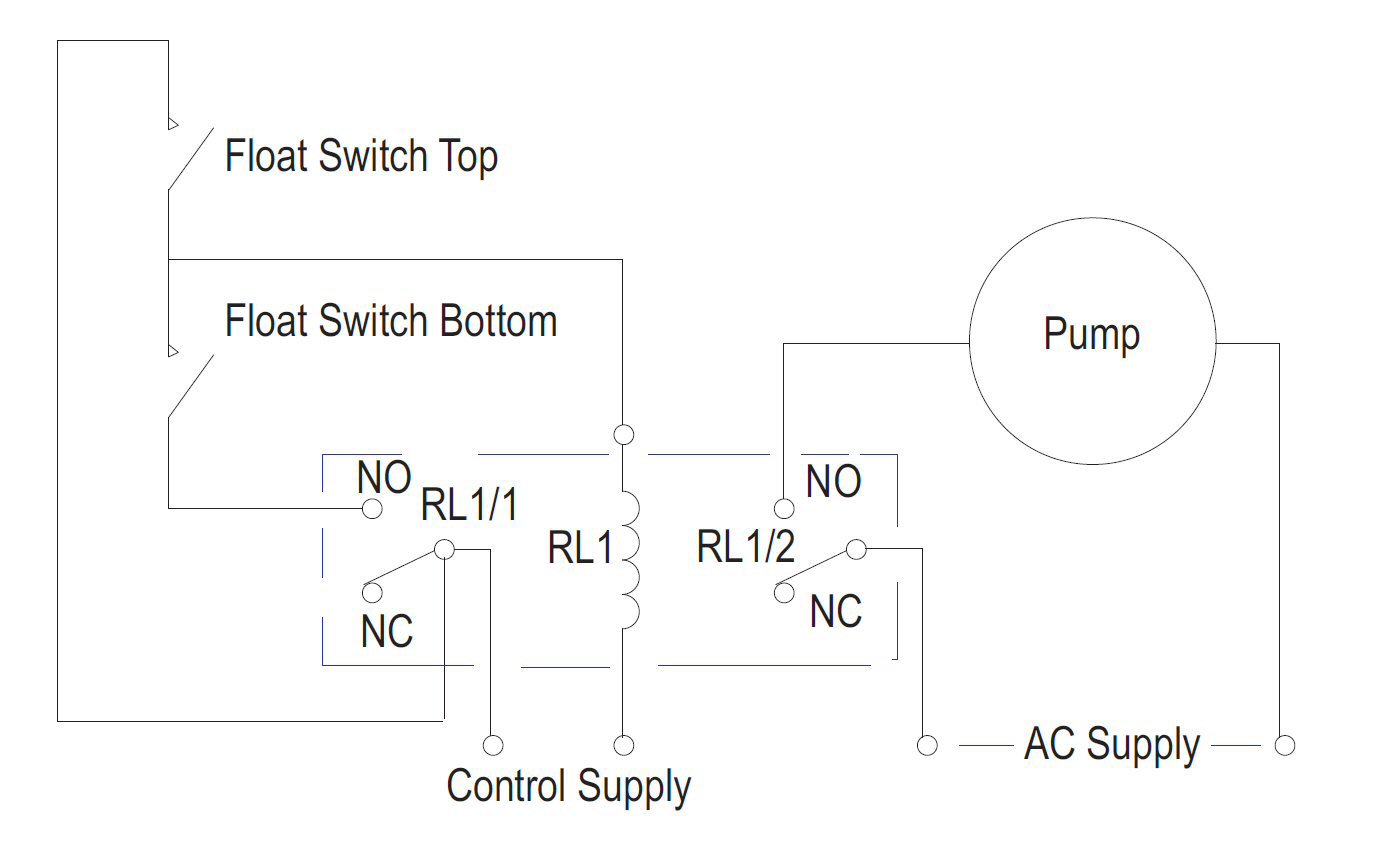

下圖用于使用兩個常開浮動開關和一個兩極轉換繼電器清空油箱的電路。
下圖用于使用兩個常開浮動開關和一個兩極轉換繼電器清空油箱的電路。
只要液體高于該開關點，底部開關將關閉。液體上升直到頂部浮動開關關閉并為繼電器供電。一組繼電器觸點將泵連接到電源，另一組繼電器保持繼電器接通狀態，而電平則朝向底部開關。
繼電器將保持通電狀態，直到底部開關打開，因此釋放繼電器并切斷泵的供電。 水箱流量開關設置：如何創建一個泵控制電路來自動清空水箱參考圖片如下：
如果控制電壓為240V ac，建議在繼電器線圈端子上安裝375V雙向Transil。如果控制電壓為DC，則應在線圈端子之間連接1A硅二極管（IN4006）（參見下圖）。這些措施是為了避免反電動勢，感應過電壓瞬變，這可能導致對簧片開關觸點的損壞。
通過使用常開浮動開關并將連接交換到上圖中的兩個浮動開關，該電路還可用于控制油箱的排空。
