如何在儲水箱中安裝浮球開關？
如何在儲水箱中安裝浮球開關？

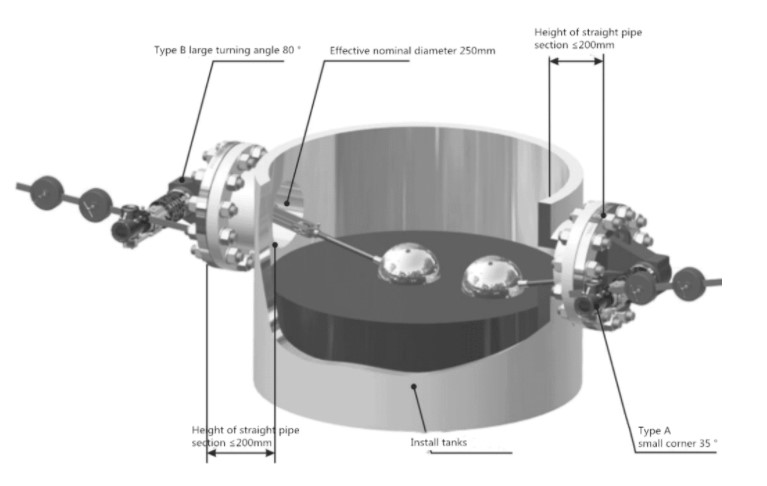

A、B安裝圖

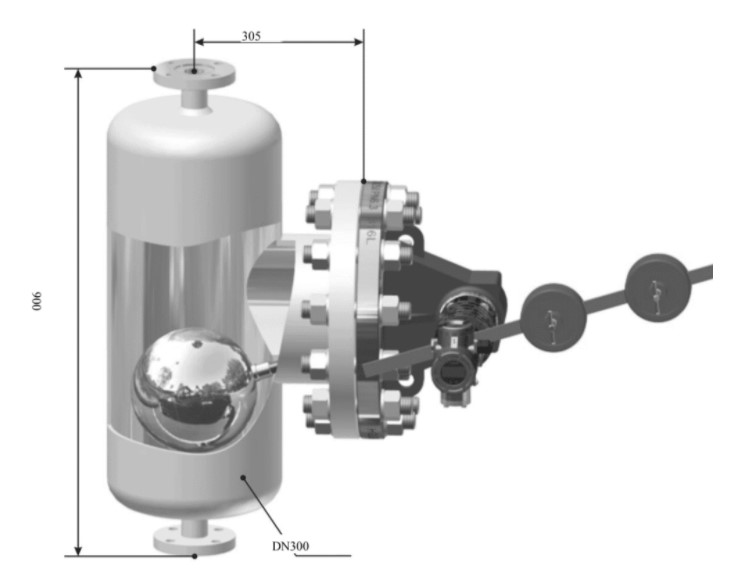

C型安裝圖
SI-U03系列電動浮球液位變送器的法蘭安裝在介質罐的側壁上。
安裝前應結合變送器的結構特點加以考慮。便于操作、觀察和維護以確定安裝位置和方向。如果浮球變送器安裝在法蘭左側，則安裝在左側，否則安裝在右側。
假設當前狀態是正確的安裝。如果要更改為左側安裝，請使用 HART 手操器移動或設置變送器的零位和范圍。
和（PV 范圍），按照 HART 通訊器顯示屏上的提示輸入 URV（范圍上限值）。 LRV（低范圍值）。并顯示 USL（傳感器上限）和 LSL（傳感器下限）。復位4mA對應的量程下限值和20mA對應的量程上限值發送。如果其他參數沒有改變，可以改為左側安裝。
浮球和球桿的安裝：
首先將浮球和球桿緊固焊接。為SI-U03-A小角度浮球液位變送器新型連接結構的球桿安裝操作，安裝球桿。旋入保護桿套末端的連桿內螺紋孔中。
首先將浮球和球桿緊固焊接。為SI-U03-A小角度浮球液位變送器新型連接結構的球桿安裝操作，安裝球桿。旋入保護桿套末端的連桿內螺紋孔中。
注意將連桿兩側的頂絲擰入球桿上的環形凹槽中。然后擰緊頂絲上的鎖緊螺母。對于SI-U03-B大角度浮球液位變送器，將球體旋入擺臂末端的內螺孔中。然后用同樣的方法擰緊頂絲和鎖緊螺母。
注：如果場地條件較差，為防止浮球、球桿、擺臂等連接件松動。建議將頂絲和鎖緊螺母放在接頭上，將浮子和球桿直接焊接到聯軸器上后擰緊。
變送器通過法蘭直接安裝在被測介質容器側壁的法蘭上。連接法蘭直管段要求如下：SI-U03-A L≤160mm；
發射頭通過連接板與散熱器相連。安裝時，將主軸頭插入變送器頭的聯軸器孔中，聯軸器不得扭曲。表頭可安裝在左側或右側。
正確安裝，請參考變送器外殼背面的指示刻度盤。如果變送器安裝在左側，請將表頭后面的末端指針轉到左 0刻度。如果變送器安裝在右側，請將儀表背面的指針轉到右側 0刻度線。當浮子移動到最低測量位置時，擰緊聯軸器和主軸的緊定螺釘。
將平衡桿（機構）安裝到牙嵌件和方孔中。擰緊頂絲固定平衡桿。松開軸螺母并調整牙嵌件，使平衡桿和球在同一平面上。并放上軸向頭螺母。
擰緊配重位置，將配重調整到最佳狀態，固定配重。注：對于因浮子所受浮力不同而導致密度不同的液體，可調整平衡。錘子在平衡桿上的位置，達到正常測量的目的。
在調整配重的過程中，手感較輕的時候，可以調整散熱器內部腰形壓套的兩個M10壓緊螺栓，收緊密封墊片的膨脹力。否則，您可以在感覺輕時調整腰形壓縮套筒兩個M10螺栓松開墊圈的膨脹，直到不泄漏！
浮球液位開關是如何工作的？
浮球液位開關結構主要是根據浮力和靜磁場原理設計生產的。帶磁鐵的浮球（簡稱浮球）在被測介質中的位置受浮力的影響。液位的變化使磁浮子的位置發生變化。浮子中的磁鐵和傳感器（簧片開關）的作用是產生開關信號。
類似于浮球液位傳感器的原理。但是浮球液位傳感器輸出的是準連續的電信號，而浮球液位開關輸出的是離散的開關信號。
