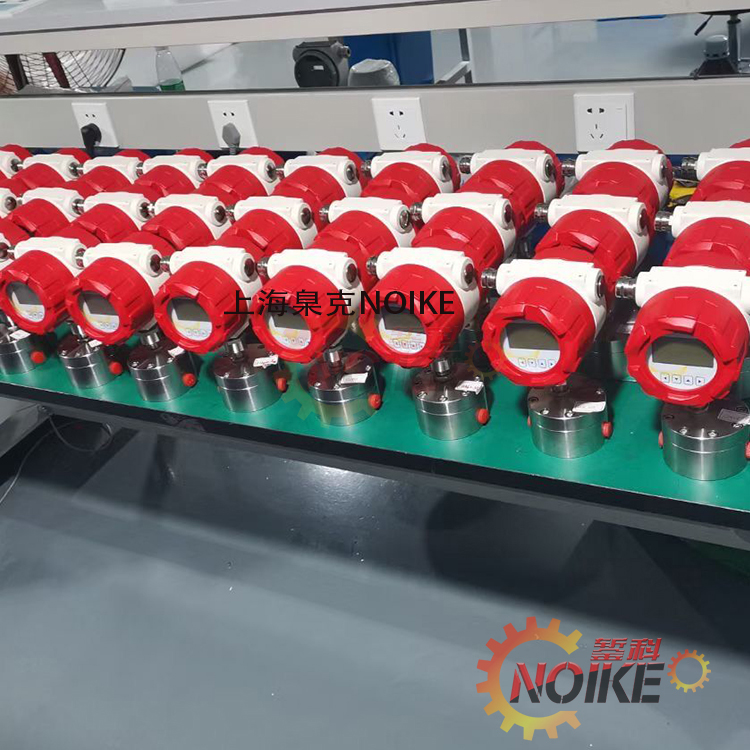

齒輪流量計的正確安裝姿勢與方向

齒輪流量計的正確安裝姿勢與方向要求

1. 基本安裝方向原則

齒輪流量計殼體上標有流向箭頭，安裝時必須確保箭頭方向與管道內介質實際流動方向一致。反向安裝會導致測量誤差增大（可達15%-25%）并可能損壞內部齒輪結構。

2. 安裝姿勢具體要求

水平安裝?（推薦）：

橢圓齒輪軸應保持水平位置
表盤/計數器應與地面垂直
適用于大多數常規工況

垂直安裝?（特殊工況）：

必須確保介質流向自下而上
建議采用旁路管道安裝方式，防止雜物落入
垂直結構轉子軸設計需特殊處理

3. 配套安裝要求

前置設備?：

必須安裝過濾器（箭頭方向與流向一致）
介質含氣時應加裝氣體分離器

閥門配置?：

節流閥安裝在流量計進口處
開閉閥安裝在出口處，操作時應緩慢開啟

管道要求?：

安裝前必須徹底沖洗管道
建議前直管段≥10D，后直管段≥5D（D為管徑）
連續流程應設置旁通管道

4. 特殊注意事項
新裝流量計使用前應手動旋轉齒輪檢查靈活性，必要時用汽油浸泡清除沉淀物
嚴禁蒸汽掃線通過流量計
高溫環境需采取遮陽或隔熱措施
計數器可根據讀數需要旋轉90°或180°，不影響測量精度
振動強烈場所應避免安裝或采取減震措施

5. 安裝驗證方法
手動盤車測試齒輪轉動靈活性
低壓通氣觀察齒輪旋轉方向
檢查脈沖信號與流向的對應關系
運行初期監測計量數據與儲罐液位變化的一致性

注：雖然部分齒輪流量計支持倒置安裝，但會顯著影響測量精度，常規應用不建議采用。關鍵計量點建議在控制系統增加流向監測功能。
