電極液位控制器WP-DJ型

更新：2018-08-22 ?????點擊： 0

品牌：???臬克
型號：???WP-DJ

產品介紹

?電極液位控制器WP-DJ型原理、結構：

WP-DJ型電極液位控制器由液位檢測電極和控制器兩部分組成，它與機泵結合可以實現水池或罐體進液、排液控制。
WP-DJ型電極液位控制器分一體型和分體型兩種安裝形式。一體型電極液位控制器是將控制器的電路板裝入液位檢測電極的接線盒內，組成一體結構；分體型是控制器與檢測電極分開安裝，控制器精巧緊湊，有控制箱內軌道安裝和控制盤面板安裝兩種形式。針對不同的使用環境，液位檢測電極又可分為塑料殼體和鋁合金防爆殼體，與設備連接有尼龍連接件和不銹鋼連接件兩種，可根據實際工況選擇。
根據工藝要求不同，液位檢測電極又有一根電極、兩根電極、三根電極和四根電極，以實現不同的功能。一根電極適合金屬罐體液位報警和管路檢漏報警等（罐體作為公用端）；兩根電極則適合非金屬罐體、水槽單點報警和非金屬管路檢漏報警；三根電極最常用，適合給排水和其它進液或排液控制，與機泵結合可以實現自動控制給排水；四根電極則是在進液或排液功能的基礎上增加了上限報警或下限報警功能，防止水位超高溢流或過低空泵運行。

?電極液位控制器WP-DJ型主要特點：

◆控制器外形小巧緊湊，適合柜內軌道緊密安裝
◆工業級電極，結構堅固耐用，長短自由組合
◆就地液位控制和報警
◆另一突出特點是可以檢測調節閥的工作狀態，有無泄露

?電極液位控制器WP-DJ型主要技術參數：

² 供電電壓：24VDC
² 繼電器輸出容量：220V或24VDC/1A
² 環境溫度：-20～70℃
² 環境濕度：≤85%RH
² 電極材質：304.不銹鋼，特殊材質可選
² 接液溫度：-40～250℃（304不銹鋼）聚四氟外套
² 連接方式：G1 1/2″，M27×2螺紋連接，法蘭連接
² 測量介質：導電率高于20μS/cm的液體，適合蒸餾水
² 功率：3W

WP-DJC分體電極式液位控制器與檢測電極配套使用，利用液體的導電性能，可實現生產過程中的液位控制和報警。主要應用于醫藥、食品、化工、釀酒、污水處理、樓宇自控等行業的液位自動給排水控制。

?電極液位控制器WP-DJ型 NP-DJC分體式電極式液位控制器參數 ：

² 導軌安裝 90（高度）*25（寬度）*113（厚度）mm

?電極液位控制器WP-DJ型應用舉例：

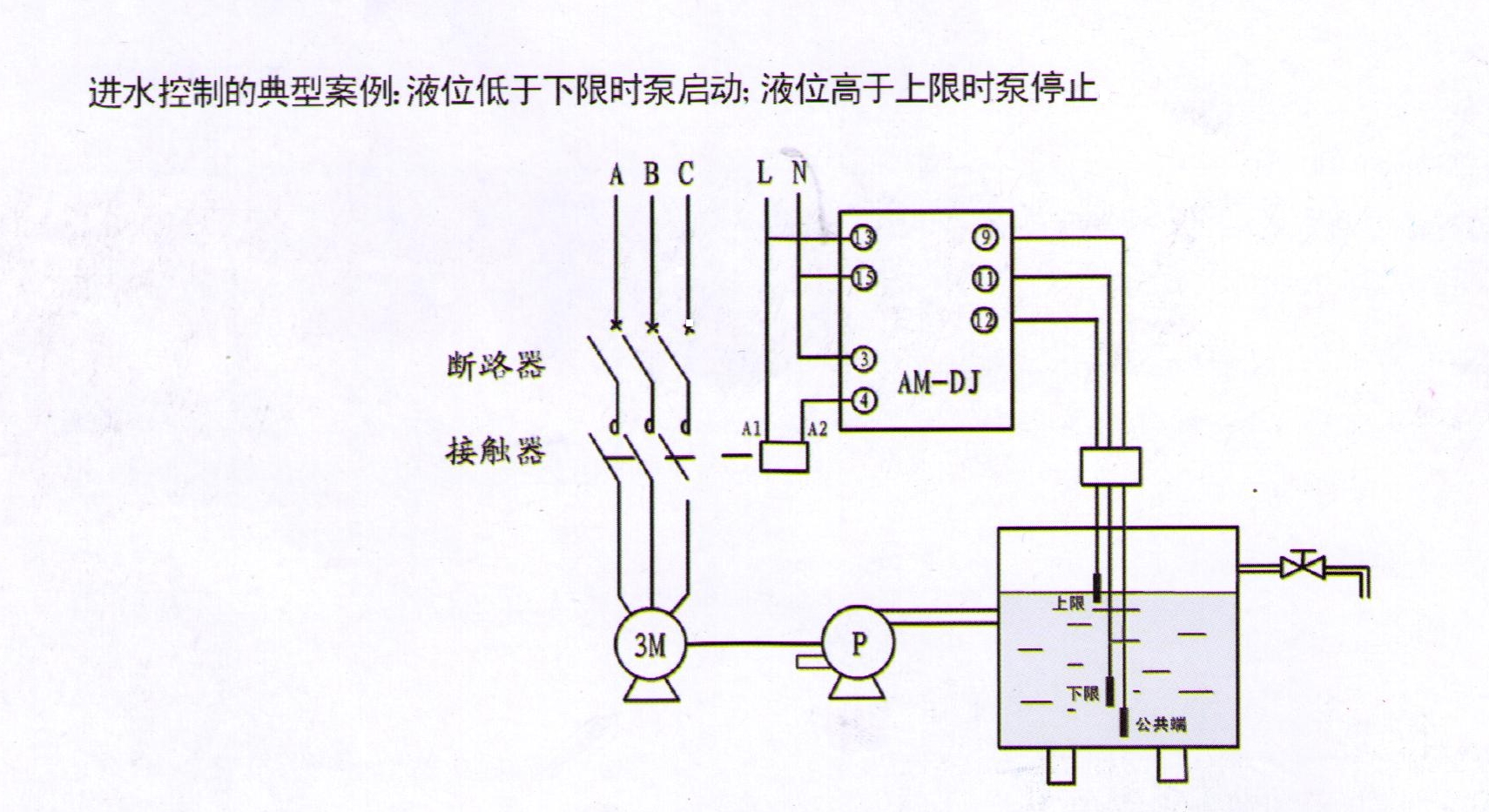

1．三根電極：三根電極最常用，適合給排水和其他進液或排液控制，與機泵結合可以實現自動控制給排水
進液控制： 液位低于下限時，繼電器吸合，黃色燈亮，水泵電機啟動；
         液位高于上限時，繼電器斷開，黃色燈滅，水泵電機停止。
排液控制： 液位高于上限時，繼電器吸合，黃色燈亮，水泵電機啟動
         液位低于下限時，繼電器斷開，黃色燈滅，水泵電機停止。

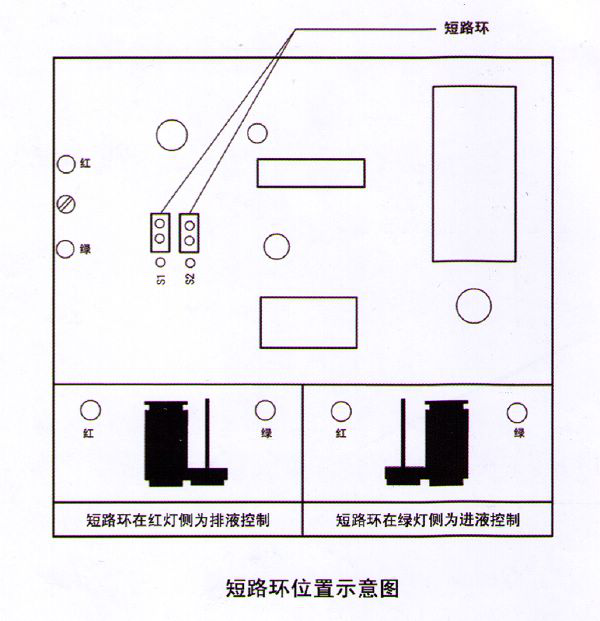

注意：      進液、排液的功能切換是由控制器線路板上插針短路環實現，插針短路環相反
            功能相反。

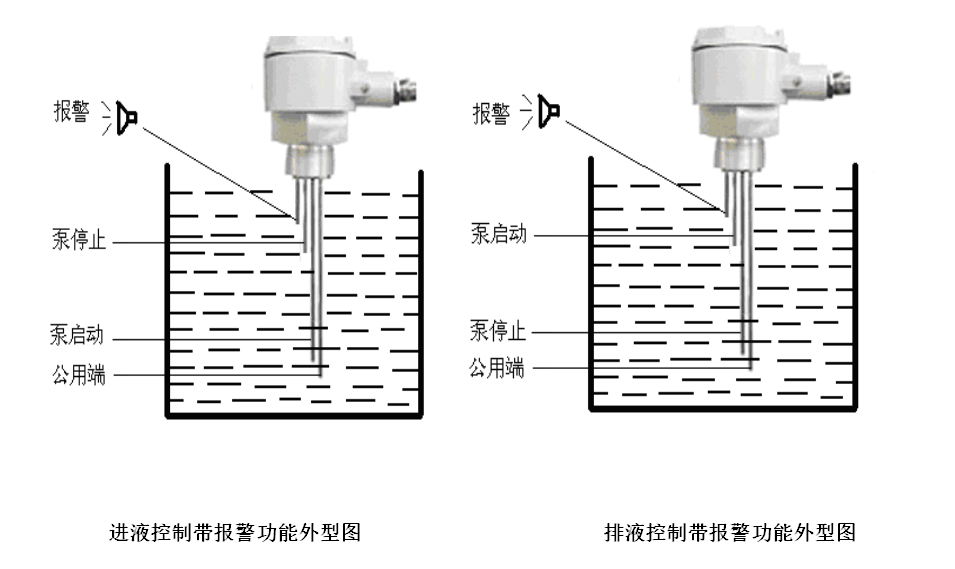

2．四根電極：四根電極適合給排水和其他進液或排液控制，與機泵結合可以實現自動控制給排水.上限報警或下限報警功能，防止水位超高溢流或過低空泵運行。
進液控制： 液位低于下限時，繼電器吸合，黃色燈亮，水泵電機啟動；
         液位高于上限時，繼電器斷開，黃色燈滅，水泵電機停止。
排液控制： 液位高于上限時，繼電器吸合，黃色燈亮，水泵電機啟動
         液位低于下限時，繼電器斷開，黃色燈滅，水泵電機停止。
報警功能： 紅色燈亮。
注意：      進液、排液的功能切換是由控制器線路板上插針短路環實現，插針短路環相反
            功能相反。

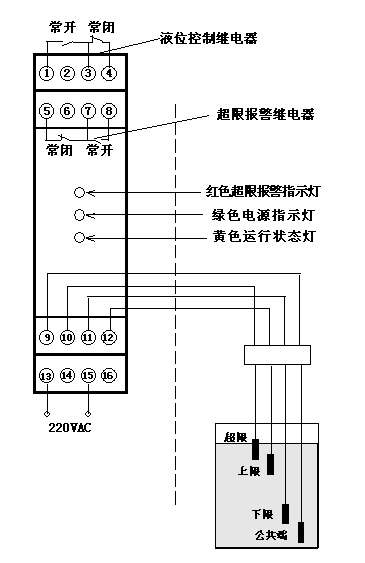

功能說明：在進液或排液控制的基礎上，單獨增加了一個繼電器，提供上限報警功能。

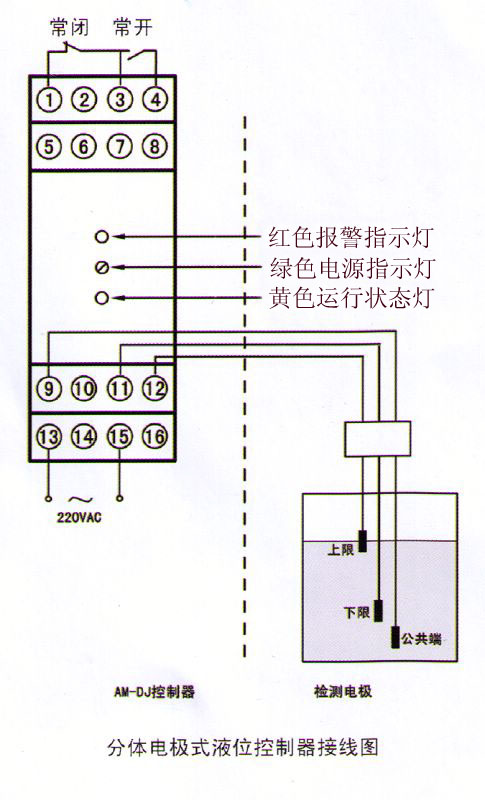

接線圖如下：

WP-DJB一體式電極式液位控制器與檢測電極配套使用，利用液體的導電性能，可實現生產過程中的液位控制和報警。主要應用于醫藥、食品、化工、釀酒、污水處理、樓宇自控等行業的液位自動給排水控制。

?WP-DJB一體式電極式液位控制器接線圖見下面：

一體式鋁合金殼體三根電極DC24V沒有報警接線示意圖

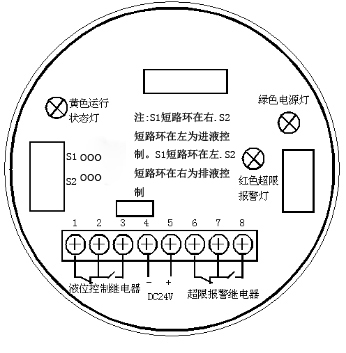

一體式鋁合金殼體四根電極DC24V有報警接線示意圖

?WP—DJ型電極式液位控制器選型表

此內容僅供參考，選購時請根據產品具體需要和使用場景，先聯系工程師屠先生進行詳細咨詢。若由客戶私自選錯，本司對此概不負責。
